Вводные щитки

Вводные щитки предназначены для обеспечения подключения к электросети светильников, смонтированных на уличных и парковых опорах. Все вводные щитки можно подключить на 3 кабеля. Данное конструктивное решение позволяет произвести легкий и быстрый монтаж кабелей.
Вводные щитки могут быть использованы во всех опорах, внутренний диаметр которых составляет не менее 95 мм.

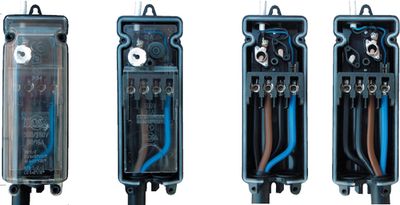

Вводный щиток типа ТВ
Вводные щитки типа ТВ - четырехпроводные для питающих кабелей сечением с 4 x 6 мм2 до 4 х 35 мм2 с одним или двумя предохранителями с плавкой вставкой.

Вводные щитки типа ТВ-1, ТВ-2
  • класс изоляции II
  • степень защиты IP54
  • питающий кабель: 4 х 6 ÷ 35 мм2 (макс. 3 кабеля)
  • номинальный ток: 80 А
  • номинальное напряжение: 500 V
  • предохранитель с плавкой вставкой: Wt 400 V, 2-16 A, E-14
  • размеры корпуса: 267 мм х 90 мм х 75 мм
Вводные щитки изготавливаются в двух версиях:
ТВ-1 - применяется один предохранитель с плавкой вставкой
ТВ-2 - применяется два предохранителя с плавкой вставкой
В вводном щитке ТВ-1 с гнездом предохранителя запитанном на фазе L1, существует возможность переброски предохранительного гнезда, на фазу L3, при помощи вывинчивания двух винтов. Это позволяет распределить напряжение на отдельные фазы.

Устройство
Вводные щитки ТВ-1, ТВ-2 - имеют соединенную прижимную колодку из РВТ - политерефталанбутилена) - материала, обладающего высоким изоляционными параметрами и большей механической прочностью. Конструкция токовых зажимов колодки (открытые сверху) облегчает монтаж проводов.
Крышка вводного щитка, а также крышка зажимов и проводов, изготовлены из прозрачного поликарбоната.
Основание вводного щитка изготовлено из поликарбоната, укрепленного стекловолокном. Отверстия кабельных выходов снабжены прокладками.
На задней стенке конструкции опоры находится алюминиевая шина, к которой прикрепляется вводный щиток при помощи двух болтов М6.

Тип вводного щитка

  Код

  Вес

TB-1 с одним соединительным гнездом

 324010

0,74

TB-2 с двумя соединительными гнездами

 324020

0,76

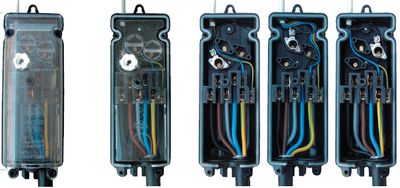

Вводный щиток типа NТВ
Вводные щитки типа NTB- пятипроводные, для кабелей сечением с 5 х 6 мм2 до 5 х 16 мм2 с одним, двумя или тремя предохранителями с плавкой вставкой.



Вводные щитки типа NTB-1, NTB-2, NTB-3
  •  класс изоляции II
  • степень защиты IP54
  • питающий кабель: 5 х 6 ÷ 16 мм2 (макс. 3 кабеля)
  • номинальный ток: 80 А
  • номинальное напряжение: 500 V
  • предохранитель с плавкой вставкой: Wt 400 V, 2-16 A, E-14
  • размеры корпуса: 267 мм х 90 мм х 75 мм
Вводные щитки изготавливаются в трех версиях:
NТВ-1 - применяется один предохранитель с плавкой вставкой
NТВ-2 - применяется два предохранителя с плавкой вставкой
NТВ-3 - применяется два предохранителя с плавкой вставкой

В вводном щитке NТВ-1 с гнездом предохранителя запитанном на фазе L1, существует возможность переброски предохранительного гнезда, на фазу L2 или L3, при помощи вывинчивания двух винтов. Это позволяет распределить напряжение на отдельные фазы. В вводном щитке NTB-2 с двумя гнездами предохранителя запитанными на фазе L1 или L2, можем перебросить предохранительные гнезда с фазы L1 или L2 на фазу L3, при помощи вывинчиванию двух винтов.
В вводном щитке NTB-3 гнезда предохранителя запитаны на три фазы L1, L2, L3.

Устройство
Вводные щитки NТВ-1, NТВ-2, NТВ-3 - имеют соединенную прижимную колодку из РВТ - политерефталанбутилена) - материала, обладающего высоким изоляционными параметрами и большей механической прочностью. Конструкция токовых зажимов колодки (открытые сверху) облегчает монтаж проводов.
Крышка вводного щитка, а также крышка зажимов и проводов, изготовлены из прозрачного поликарбоната.
Основание вводного щитка изготовлено из поликарбоната, укрепленного стекловолокном. Отверстия кабельных выходов снабжены прокладками.
На задней стенке конструкции опоры находится алюминиевая шина, к которой прикрепляется вводный щиток при помощи двух болтов М6.

Тип вводного щитка                                                  Код      Вес
NTB-1 с одним соединительным гнездом  324110 0,71
NTB-2 с двумя соединительными гнездами    324120   0,73
NTB-3 с тремя соединительными гнездами  324130  0,76
